鋼瓶烘烤除氣過程之水氣即時監測
鋼瓶在完成清洗與抽氣後，通常需要進一步進行 Bake-out 烘烤除氣，藉由加熱與真空抽氣降低鋼瓶內部及管壁吸附的水氣與其他殘留氣體。
傳統製程通常採用固定烘烤時間作為完成條件，但「烘烤時間到了」並不等同於鋼瓶內部的水氣或殘留物已真正達到製程要求。
本案例導入 Hiden QMS / RGA 四極桿質譜儀進行連續即時監測，直接觀察鋼瓶 Bake-out 過程中水氣訊號隨時間的變化，建立具有量測依據的製程終點判定方式。
■ 系統量測條件
Application： Cylinder Bake-out / Outgassing Monitoring
Sample-side Pressure： 約 -2 mbar
QMS Operating Pressure： 約 10⁻⁶ mbar
Target Species： H₂O
Monitoring Mass： m/z 18
Analysis Mode： Continuous Real-Time Monitoring

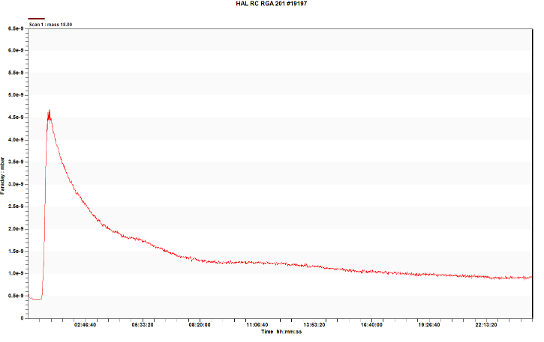

■ 24 小時 H₂O 即時監測
QMS 持續監測 m/z 18（H₂O） 訊號，即可直接觀察 Bake-out 過程中水氣的動態變化。
實際量測可以看到，在烘烤及抽氣開始後，水氣訊號出現明顯變化，之後隨著製程持續進行逐步下降並趨於穩定。
因此，操作人員不再只能依靠固定時間判斷製程，而可以直接確認：
• 水氣是否仍持續下降
• 訊號是否已逐漸穩定
• 是否已接近設定的製程終點
• 是否存在異常 Outgassing
• 系統是否可能有氣密或洩漏問題
■ 建立 QMS 訊號與 H₂O 濃度之定量關係
QMS 原始分析結果主要為特定 m/z 的 Ion Signal Intensity / Partial Pressure。
然而，在實際工業製程與品質管理中，操作人員通常習慣使用 ppm 等濃度單位。
因此，本案例使用客戶現場既有且具有有效校正報告的 Reference Moisture Analyzer，與 QMS 進行同步量測。
在不同 Bake-out 時間點，同步記錄：
Reference Moisture Analyzer：H₂O Concentration
QMS：m/z 18 Signal / Partial Pressure
透過兩組數據進行比對，即可建立：
QMS Signal / Partial Pressure ↔ H₂O Concentration
之定量關係，使 QMS 的即時訊號進一步轉換為製程人員熟悉的 ppm 濃度資訊。
■ QMS 即時監測帶來的製程改善
1. 烘烤製程由經驗判斷轉為數據化管理
透過 QMS 連續監測 m/z 18（H₂O）隨時間的變化，使原本僅依固定時間控制的 Bake-out Process，轉變為具有實際量測數據與明確終點判定依據的製程。
2. 協助辨識系統異常與氣密性問題
透過長時間監測氣體訊號變化，可協助判斷鋼瓶、閥件及相關零組件是否存在老化、洩漏或異常 Outgassing。
3. 同步掌握其他殘留氣體
QMS 可同時監測多組 m/z。
除了 H₂O 外，也可確認鋼瓶內是否仍存在其他 Residual Gas 或污染物，例如確認 N₂O 鋼瓶在清洗或抽氣後是否仍有殘留成分。
4. 建立 ppm 定量分析
透過與具有有效校正的 Reference Analyzer 比對，可建立 QMS Signal Intensity / Partial Pressure 與 Concentration 之間的定量關係，使 QMS 數據可進一步應用於製程監控與品質管理。
■ 實際結果：Bake-out Time 縮短 28%
原製程採用固定烘烤時間 Fixed Bake-out Time 作為完成條件。
導入 QMS Real-Time Monitoring 後，可直接依據實際 H₂O 訊號或濃度是否達到設定條件來判定製程終點。
實際結果：Bake-out Time 縮短 28%。
帶來的製程效益包括：
• 提高設備產能與製程效率
• 降低能源與操作成本
• 避免不必要的 Over-Baking
• 建立可追蹤、可量化的製程數據
