ALD Precursor 鋼瓶回收清潔與純化之即時氣體監測
ALD（Atomic Layer Deposition）製程所使用的 Precursor Cylinder，在回收與再生過程中通常需要經過清潔、抽氣、Bake-out 及純化程序，以降低鋼瓶內部的殘留前驅物、反應副產物、水氣及其他揮發性污染物。
若只依固定清潔時間或固定抽氣時間判定製程是否完成，無法直接確認鋼瓶內部真正的殘留狀態。
利用 Hiden QMS / RGA Real-Time Monitoring，可連續觀察鋼瓶內氣相組成的變化，並將製程由「時間判定」進一步轉換為「實際殘留量判定」。
■ 可監測的氣體成分
QMS 可依實際製程需求選擇特定 m/z，持續追蹤：
Residual Precursor｜殘留前驅物
Reaction By-products｜反應副產物
H₂O / Moisture｜水氣
O₂ / N₂｜空氣相關成分
Other Volatile Species｜其他揮發性污染物
當目標殘留物的 QMS Signal / Partial Pressure 持續下降並達到設定的 Acceptance Criteria，即可作為清潔、抽氣或 Bake-out 製程的 End-Point Determination 依據。
■ 即時觀察 Precursor 殘留

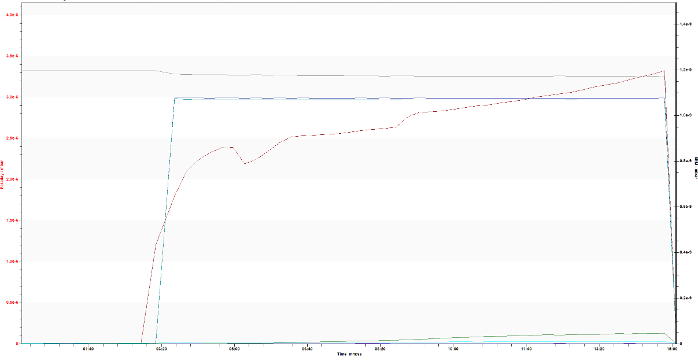

實際 QMS 監測可以直接觀察鋼瓶開啟及抽氣後的氣體變化。
即使鋼瓶已經經過前段處理，仍可能存在大量 Precursor 或相關揮發性成分。
透過即時量測即可確認：
鋼瓶內是否真正達到所需要的潔淨條件，而不是單純確認已經處理多久。
■ QMS 在 ALD Cylinder Recovery 的應用優勢
1. 可監測缺乏標準質譜資料的 ALD Precursor
部分 ALD Precursor / Specialty Chemicals 可能缺乏完整可直接比對的 NIST Mass Spectral Library 資料。
但實際進入 QMS 後，仍可量測到其：
Characteristic Ions
及
Fragment Ions
藉由實際量測建立適合作為製程監控指標的特定 m/z。
因此，即使沒有完整標準 Library Spectrum，仍可利用實際質譜訊號建立製程監測方法。
2. 即時掌握 Precursor 殘留與 Bake-out 趨勢
透過 QMS 持續監測目標 m/z Signal Intensity / Partial Pressure，可以直接觀察鋼瓶內殘留物於抽氣及烘烤過程中的下降趨勢。
並依設定的 Acceptance Criteria 判斷清潔或 Bake-out 終點。
3. 彈性整合既有 Gas / Vacuum Line
Sampling System 可依現場管路規格配置：
Swagelok Tube Fitting
VCR Face Seal Fitting
NW（KF）Vacuum Flange
可直接與既有鋼瓶、Gas Line、Vacuum Line 及其他製程設備進行整合，降低現場設備修改需求。
4. 快速 Response，直接觀察製程變化
QMS 具備快速量測與連續監測能力。
當抽氣、烘烤、清潔或純化等製程條件改變時，可即時取得目標氣體訊號強度與 Real-Time Trend。
5. 分析數據整合 PLC / DCS
量測結果除了可透過 Hiden 專用分析軟體進行即時監測與資料記錄之外，也可以進一步將 QMS 數據整合至 PLC / DCS：
Process Monitoring → Data Logging → Trend Analysis → Integrated Process Report
■ 製程效益
導入 QMS 後，ALD 鋼瓶再生製程可由：
「時間判定」
轉變為：
「實際殘留量判定」
可達成：
• 即時掌握 Precursor 殘留與 Bake-out 下降趨勢
• 快速判定是否達到 Acceptance Criteria
• 彈性整合既有 Gas / Vacuum Line
• 將 QMS 數據整合 PLC / DCS
• 建立完整的製程數據化管理
